YX643T5H33 3PDT Десятифункциональное реле уровня жидкости
Дом / Продукт / Безпоплавковое реле уровня / Десятифункциональное реле уровня жидкости / YX643T5H33 3PDT Десятифункциональное реле уровня жидкости

YX643T5H33 3PDT Десятифункциональное реле уровня жидкости

Скачать PDF
Связаться с нами
ПРЕДЫДУЩИЙ：YX632T1H33 DPDT Десятифункциональное реле уровня жидкостиСЛЕДУЮЩИЙ：Нет следующей статьи
Параметр Функциональное описание Принципиальная схема работы
■ Характеристики

Десять различных режимов с регулируемой чувствительностью и независимо регулируемыми режимами задержки задержки.

 ■ Рабочее напряжение 24–240 В переменного/постоянного тока
■ Выходные характеристики 3PDT ■ Контактная емкость 10А 240В переменного тока
■ Увеличение чувствительности 5К-200КОм ■ Диапазон задержки 0,1-30С
■ Установка Монтаж направляющей ■ Примечания

1. Если во время работы изделия переключиться в функциональный режим, изделие перестанет работать и перейдет в режим защиты. Все красные индикаторы начнут мигать, указывая на неисправность функции. На этом этапе пользователю необходимо перезапустить питание, чтобы продукт выполнил соответствующую функцию.

2. Если в соответствующем режиме датчики срабатывают сигнализации высокого уровня воды/низкого уровня воды/полной воды/низкого уровня воды подключены в неправильном порядке, изделие выдает соответствующий сигнал звукового давления. Для нормальной работы продукта пользователю необходимо исправить порядок подключения датчиков.
Связаться с нами

Свяжитесь с нами

  • ОТПРАВЛЯТЬ
Наши продукты

Сопутствующие товары

О нас

Кто мы

ЁШИНЭ из Китая.
ЁШИНЭ — производитель реле.

Продукцию YOSHINE можно разделить на две категории:
1. Изделия, управляющие процессами электронного управления (ступенчатое реле, реле времени, импульсный источник питания, безпоплавковый переключатель уровня и т. д.).
2. Изделия, защищающие оборудование (например, двигатели) от сбоев напряжения и тока (реле защиты по напряжению, реле контроля тока). OEM-сервис предлагается в соответствии с требованиями клиента.
Продукты YOSHINE применяются в основном для управления сбросом (небольшие больницы, дома престарелых, общественные дома), управления освещением, управления насосами, управления генераторами и т. д. Учитывая важную роль наших продуктов, мы продолжаем разрабатывать новые продукты и совершенствовать стандарты качества. YOSHINE охватывает не только все аспекты промышленной сферы, но и интеллектуальный контроль офисов и жилых помещений. Мы стремимся предоставлять клиентам более эффективные и интеллектуальные продукты.
YOSHINE завоевала репутацию благодаря коротким срокам поставки, гибкому дизайну и отличной технической поддержке.
YOSHINE внесла свой вклад в развитие нашего общества и мировой разведывательной индустрии, выполнив миссию «Сделано для связи».

YOSHINE

Wenzhou Derrek Electric Co., Ltd. Wenzhou Derrek Electric Co., Ltd.
  • Текущие сотрудники
    0+

    В настоящее время в компании работает более 50 сотрудников, в том числе 7 профессиональных техников и 2 инженера.

  • Заводская площадь
    0㎡

    У нас есть собственное производственное предприятие площадью 12000 квадратных метров.

  • Ежемесячная производственная мощность
    0+

    Наша ежемесячная производственная мощность составляет более 100000 штук, что позволяет удовлетворить потребности различных клиентов.

Честь

Наш сертификат

  • Сертификат CE 2022 г. Сертификат CE 2022 г.
    Сертификат CE 2022 г.
  • YX7 (30826-30827) М.2021.206.C64486_00 YX7 (30826-30827) М.2021.206.C64486_00
    YX7 (30826-30827) М.2021.206.C64486_00
  • Сертификат CB Сертификат CB
    Сертификат CB
  • СЕРТИФИКАТ CE-EMC YX189 СЕРТИФИКАТ CE-EMC YX189
    СЕРТИФИКАТ CE-EMC YX189
  • СЕРТИФИКАТ CE-EMC YX190 YX192 YX805 YX810 СЕРТИФИКАТ CE-EMC YX190 YX192 YX805 YX810
    СЕРТИФИКАТ CE-EMC YX190 YX192 YX805 YX810
  • СЕРТИФИКАТ CE-LVD YX189 СЕРТИФИКАТ CE-LVD YX189
    СЕРТИФИКАТ CE-LVD YX189
НОВОСТИ И ОБНОВЛЕНИЯ

Последние новости

Подробнее о

знание отрасли

Режим Схема подключения и схема работы Схематическое описание
А Автоматическая работа подачи воды Когда уровень воды падает ниже Е2, происходит задержка TД, включается U1 и запускается насос. Когда уровень воды поднимается выше Э1, происходит задержка TЧАС, U1 отключается и насос останавливается.
Б Автоматическая работа дренажа Когда уровень воды поднимается выше E1, происходит задержка TH, включается U1 и запускается насос. Когда уровень воды падает ниже Е2, происходит задержка TD, U1 отключается и насос останавливается.
С Автоматическая подача воды с сигнализацией о низком уровне воды Когда уровень воды падает ниже Е2, происходит задержка TD, включается U1 и запускается насос. Когда уровень воды поднимается выше E1, происходит задержка TH, U1 отключается и насос останавливается. Когда уровень воды падает ниже E4, происходит задержка 1 с, включается U3 и срабатывает сигнализация низкого уровня воды.
После срабатывания сигнализации низкого уровня воды на E4, U1 не может работать.
При первом запуске или после восстановления электропитания, если уровень воды не превышает E4, нажмите кнопку ручного запуска, чтобы включить U1, удалить сигнал тревоги о низком уровне воды и запустить насос.
D Автоматическая подача воды с сигнализацией о заполнении воды

Когда уровень воды падает ниже Е2, происходит задержка TD, включается U1 и запускается насос. Когда уровень воды поднимается выше E1, происходит задержка TH, U1 отключается и насос останавливается. Когда уровень воды поднимается выше E3, происходит задержка 1 с, включается U2 и срабатывает сигнализация переполнения воды.

После срабатывания сигнализации переполнения воды на E3, U1 не может работать.
E Автоматический дренаж с сигнализацией низкого уровня воды

Когда уровень воды поднимается выше E1, происходит задержка TH, включается U1 и запускается насос. Когда уровень воды падает ниже Е2, происходит задержка TD, U1 отключается и насос останавливается. Когда уровень воды падает ниже E4, происходит задержка 1 с, включается U3 и срабатывает сигнализация низкого уровня воды.

После срабатывания сигнализации низкого уровня воды на E4, U1 не может работать.
Ф Автоматический дренаж с сигнализацией о заполнении водой Когда уровень воды поднимается выше E1, происходит задержка TH, включается U1 и запускается насос. Когда уровень воды падает ниже Е2, происходит задержка TD, U1 отключается и насос останавливается. Когда уровень воды поднимается выше E3, происходит задержка 1 с, включается U2 и срабатывает сигнализация переполнения воды.
Г Автоматическая подача воды с сигнализацией о полном и низком уровне воды

Когда уровень воды падает ниже Е2, происходит задержка TD, включается U1 и запускается насос. Когда уровень воды поднимается выше E1, происходит задержка TH, U1 отключается и насос останавливается. Когда уровень воды поднимается выше E3, происходит задержка 1 с, включается U2 и срабатывает сигнализация переполнения воды. Когда уровень воды падает ниже E4, происходит задержка 1 с, включается U3 и срабатывает сигнализация низкого уровня воды.

После срабатывания сигнализации переполнения воды на E3, U1 не может работать. После срабатывания сигнализации низкого уровня воды на E4, U1 не может работать.

При первом запуске или после восстановления электропитания, если уровень воды не превышает E4, нажмите кнопку ручного запуска, чтобы включить U1, удалить сигнал тревоги о низком уровне воды и запустить насос.
H Автоматический дренаж с сигнализацией о полном и низком уровне воды

Когда уровень воды поднимается выше E1, происходит задержка TH, включается U1 и запускается насос. Когда уровень воды падает ниже Е2, происходит задержка TD, U1 отключается и насос останавливается. Когда уровень воды поднимается выше E3, происходит задержка 1 с, включается U2 и срабатывает сигнализация переполнения воды. Когда уровень воды падает ниже E4, происходит задержка 1 с, включается U3 и срабатывает сигнализация низкого уровня воды.

После срабатывания сигнализации низкого уровня воды на E4, U1 не может работать.
я Автоматическая подача воды с предотвращением сухого хода насоса

Когда уровень воды в резервуаре падает ниже Е2, происходит задержка TD, включается U1 и запускается насос. Когда уровень воды в резервуаре поднимается выше E1, происходит задержка TH, U1 отключается и насос останавливается. Когда уровень источника воды падает ниже E4, происходит задержка 1 с, включается U3 и срабатывает сигнализация низкого уровня воды.

Когда на E4 срабатывает сигнализация низкого уровня воды, U1 не может работать.

При первом запуске или после восстановления электропитания: Если уровень источника воды ниже E3, U1 не может работать. Если уровень источника воды ниже E4, срабатывает U3 и срабатывает сигнализация низкого уровня воды. Нажать кнопку ручного сброса (Manual Start) в это время не получится. Если уровень источника воды находится между E3 и E4, а уровень в резервуаре для воды ниже E1, нажатие кнопки ручного сброса (ручной запуск) включит U1 и запустит насос. ※- Во время нормальной работы: после подачи сигнала о низком уровне воды нажатие кнопки ручного сброса (Ручной запуск) не сработает.

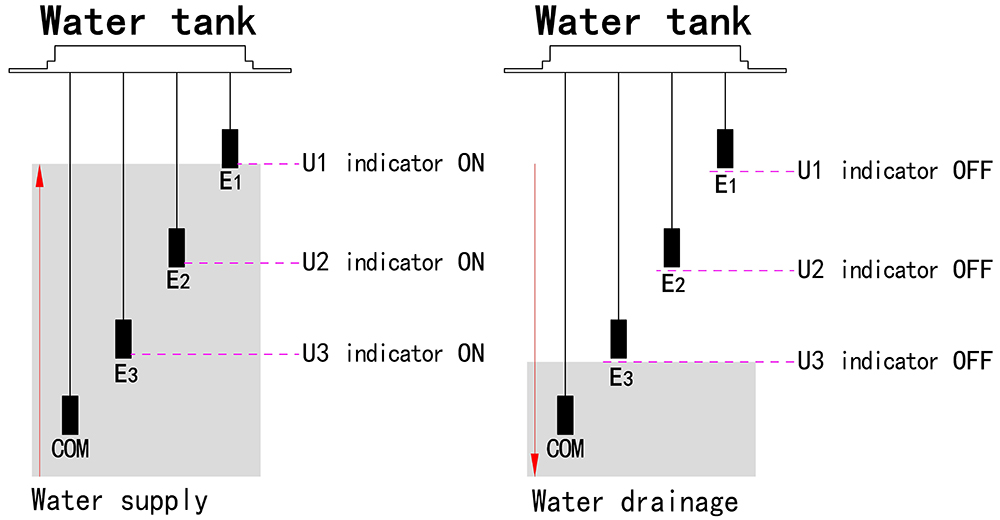

Дж Индикатор уровня жидкости

Когда уровень воды поднимается выше E3, происходит задержка 1 с, срабатывает U3. Когда уровень воды поднимается выше E2, происходит задержка 1 с, срабатывает U2. Когда уровень воды поднимается выше E1, происходит задержка 1 с, срабатывает U1.

Когда уровень воды падает ниже Е1, происходит задержка 1 с, U1 отключается. Когда уровень воды падает ниже Е2, происходит задержка 1 с, U2 отключается. Когда уровень воды падает ниже Е3, происходит задержка 1 с, U3 отключается.
