Как установить пороговые значения защиты реле однофазного напряжения

Что делают пороги

Порог перенапряжения является верхней границей. Когда измеренное напряжение превышает его, реле меняет свое выходное состояние и может активировать контактор или другое отключающее устройство, в зависимости от модели. Порог пониженного напряжения — это нижняя граница, используемая для обнаружения напряжения, которое упало слишком сильно для подключенного оборудования.

Вместе они образуют защитное окно. Напряжение внутри окна считается приемлемым, а напряжение за его пределами может вызвать реакцию. Окно не заменяет разрешенный производителем оборудования диапазон или правила, применимые к установке.

Не каждое реле предлагает все настройки. Прочтите инструкции к продукту, чтобы узнать, какие настройки существуют и как ведет себя выход при превышении предела.

Начинайте с нагрузки, а не с реле

Прочтите документацию по оборудованию

Насос, плата управления и холодильная установка допускают разные диапазоны напряжения. На паспортной табличке или в руководстве указан диапазон, для которого был разработан каждый из них. Когда несколько устройств используют одну и ту же цепь, настройки должны учитывать все из них, а не только то, о котором вы беспокоитесь больше всего.

Порог, выходящий за пределы допустимого диапазона нагрузки, позволяет продолжать опасное состояние. Порог, слишком близкий к ежедневным колебаниям, приводит к повторным отключениям, которые оборудование могло бы выдержать. Оба результата ослабляют защиту.

Если документы отсутствуют или устройства имеют противоречивые потребности, уточните ограничения у поставщика оборудования или квалифицированного электрика.

Узнайте, что является нормальным в пункте мониторинга

Напряжение питания меняется. Оно падает, когда поблизости запускается двигатель, и повышается, когда отключается большая нагрузка. Размер и длина этих качелей зависят от здания, электропроводки и подключения к инженерным сетям.

Реле, реагирующее на каждое незначительное изменение, прерывает производство, сбрасывает электронное управление или выключает бытовую технику без уважительной причины. Реле, которое игнорирует постоянные изменения, оставляет нагрузку открытой. Измеряйте электропитание с помощью подходящих приборов в ходе нормального рабочего цикла, включая запуски, остановки и изменения нагрузки.

Цель состоит в том, чтобы не заставить реле игнорировать нормальное поведение. Цель состоит в том, чтобы отделить допустимые отклонения от условий, которые угрожают нагрузке.

Выбор двух пределов

Перенапряжение

Установите верхний предел, учитывая допуск нагрузки. Слишком высокий предел позволяет напряжению оставаться выше заданного диапазона, а слишком низкий предел приводит к отключению при обычных изменениях напряжения.

Разумная последовательность:

1. Проверьте документацию на оборудование на предмет разрешенного диапазона поставок.
2. Подтвердите требования к поставкам, применимые к установке.
3. Следите за нормальным напряжением в контролируемой точке.
4. Сравните верхнюю границу с изменениями, наблюдаемыми при обычной эксплуатации.
5. Настройте реле, следуя его инструкциям.
6. Проверьте ответ с помощью утвержденной процедуры.

Если напряжение питания часто приближается к верхнему пределу нагрузки, выясните, почему. Расширение окна реле только скрывает причину.

Пониженное напряжение

Низкое напряжение затрудняет запуск или работу двигателей, а также может привести к перезагрузке электронного оборудования или непредсказуемому поведению. Привяжите нижний предел к границе, указанной для нагрузки, и учитывайте провалы, вызванные оборудованием с высокой пусковой нагрузкой на один и тот же источник питания.

Установлен слишком высокий предел срабатывания во время плановых изменений нагрузки. Установленный слишком низкий предел позволяет продолжать неподходящее состояние. Ни один из них не следует выбирать только для того, чтобы сократить количество прерываний.

Если провалы повторяются, обратите внимание на незакрепленные клеммы, перегруженную цепь, проводку недостаточного сечения или слабое питание. Реле может обнаружить пониженное напряжение, но не может устранить источник.

Задержка и восстановление

Задержка ответа

Некоторые модели позволяют вам установить, как долго должно сохраняться ненормальное состояние, прежде чем реле сработает. Кратковременный спад при запуске компрессора отличается от устойчивого падения при устойчивой работе. Задержка может предотвратить ненужное отключение, если оборудование допускает кратковременные изменения.

Слишком длительная задержка откладывает защиту, когда состояние является вредным. Нагрузки, которые нуждаются в оперативной защите, требуют иного подхода, чем нагрузки, которые подвергаются кратковременным изменениям. Не думайте, что каждое реле имеет регулируемую задержку или что одна задержка подходит для каждого применения.

Поведение восстановления

Восстановление решает, когда система снова считает источник питания исправным. В зависимости от конструкции реле может автоматически повторно подключаться, ждать ручного сброса или работать с внешним устройством управления.

Это важно, поскольку напряжение может колебаться в пределах определенного предела. Без соответствующего режима восстановления реле может неоднократно переключать состояния, что приводит к прерыванию нагрузки и изнашиванию подключенных переключающих устройств. Разрешите возврат к работе, когда напряжение станет приемлемым, но избегайте перезапуска в период нестабильности.

Внимательно проверьте автоматическое повторное подключение на предмет нагрузок, которые могут быть небезопасными или повреждены в результате неожиданного перезапуска, например, оборудования мастерской или компрессоров, в системе которых все еще находится давление.

Установка реле в более широкую систему

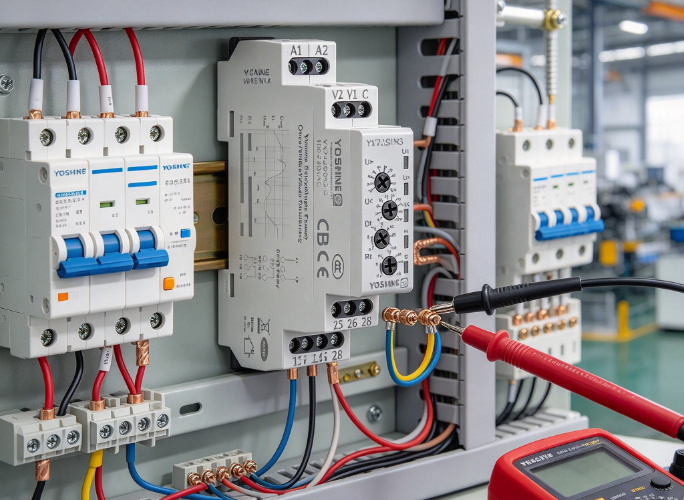

Реле контролирует напряжение и изменяет его выход. Фактическое отключение может зависеть от контактора или другого устройства, и не следует предполагать, что реле напрямую переключает каждую нагрузку. Перед подключением проверьте выходные параметры относительно нагрузки.

Размещение меняет то, что видит реле. Мониторинг входящего питания выявляет проблемы, затрагивающие всю цепь, а мониторинг одной ветви защищает конкретное оборудование. Наряду с контролем напряжения необходимы правильная проводка и соответствующая защита от перегрузки по току.

Если проводка, коммутационная способность или координация с другими защитными устройствами неясны, обратитесь к квалифицированному специалисту для проверки конструкции.

Проверка, прежде чем что-либо изменить

Изменение порога без понимания существующей ситуации может сделать защиту менее подходящей. Если реле срабатывает во время нормальной работы, предельные значения могут не соответствовать питанию или может возникнуть реальная проблема с напряжением. Обзор может включать в себя:

• Проверка допустимого диапазона напряжения нагрузки
• Чтение инструкции к модели и доступных настроек
• Проверка записей об отключениях или неисправностях, связанных с напряжением.
• Отметьте, происходят ли отключения при запуске или во время установившейся работы.
• Проверка проводки, соединений и состояния питания.
• Подтверждение того, что любые изменения соответствуют требованиям к оборудованию и установке.

Тестирование и постоянный уход

Тестируйте безопасно

После настройки убедитесь, что реле реагирует, когда напряжение выходит за пределы диапазона, и что подключенное устройство управления работает правильно. Следуйте инструкциям производителя и процедурам безопасности на месте. Не создавайте опасное повышенное или пониженное напряжение на оборудовании под напряжением только для того, чтобы наблюдать за срабатыванием реле. Квалифицированный персонал должен использовать подходящее испытательное оборудование и контролируемый метод.

Проверьте выходные данные, наличие задержек и поведение при восстановлении. Также убедитесь, что реле не вмешивается, когда питание остается в пределах диапазона.

Распознайте плохие настройки

Предупреждающие знаки включают повторяющиеся нежелательные отключения, медленное защитное действие и неисправности оборудования, которые совпадают с изменениями напряжения. Эти симптомы не доказывают, что конфигурация неправильная, поскольку причиной может быть проводка, подключенное коммутационное устройство или измерительная система. Сравните наблюдаемое поведение с документированной работой и спросите, произошли ли новые нагрузки, измененная проводка или изменения в питании с момента выбора настроек.

Запишите настройки и результаты испытаний. Корректируйте путем документального анализа, а не путем повторных проб и ошибок.

Выбор реле для работы

Покупатели должны подобрать реле к оборудованию и установке. Посмотрите на доступный пороговый диапазон, способ настройки, поведение реакции, варианты восстановления и порядок вывода. Четкая документация помогает пользователям понять доступные настройки.

Практические детали тоже имеют значение. Место для установки, доступ для регулировки, видимые индикаторы состояния и простота осмотра влияют на повседневное использование. Если одно оборудование обслуживает несколько устройств, последовательная идентификация продукта и записанные настройки упрощают обслуживание.

Однофазное реле напряжения работает хорошо, если оно выбрано и настроено с учетом допустимого диапазона нагрузки и реального поведения источника питания. Выбранные таким образом ограничения делают защиту предсказуемой и исключают ненужные прерывания работы.
