В чем разница между импульсными реле и стандартными реле

Что такое стандартное реле?

Стандартное реле представляет собой переключатель с электрическим управлением, который меняет состояние своих контактов при активации его управляющего входа. Обычно реле остается под напряжением, пока присутствует управляющий сигнал, а его контакты возвращаются в нормальное состояние, когда этот сигнал снимается, хотя точное поведение зависит от конструкции реле.

Этот режим работы подходит для схем, в которых устройству необходимо выполнять непрерывную команду, например, поддерживать активность цепи управления двигателем, пока сигнал запуска остается. Стандартные реле также могут отделять маломощный сигнал управления от коммутируемой цепи, помогая оборудованию управления работать через специальный электрический интерфейс.

Их простое поведение делает их полезными в шкафах управления, панелях машин, цепях освещения и оборудовании, которое непосредственно реагирует на внешнюю команду.

Что такое импульсное реле?

Импульсное реле меняет состояние своего контакта в ответ на короткий управляющий сигнал, а не требует присутствия одного и того же сигнала в течение всего периода работы. Во многих конструкциях короткий импульс вызывает изменение состояния реле, и новое состояние сохраняется после окончания сигнала запуска.

Такое поведение позволяет мгновенно управлять цепью, которая должна оставаться включенной или выключенной до тех пор, пока не поступит другая команда. Таким образом, импульсное реле может оказаться полезным, когда кнопка, датчик или устройство управления требуют изменения рабочего состояния без постоянного поддержания активного выхода.

Точное поведение зависит от типа реле, поэтому покупателям следует проверить, меняет ли выбранная модель состояние с каждым импульсом, реагирует ли на определенную входную последовательность или следует ли другому методу управления.

Как стандартные реле и импульсные реле реагируют на управляющие сигналы?

Основное различие касается взаимосвязи между входным сигналом и выходным состоянием реле. Стандартное реле обычно отслеживает наличие или отсутствие управляющего сигнала, тогда как импульсное реле может использовать кратковременный триггер, изменяющий или контролирующий состояние выхода, которое сохраняется после этого.

Эти различия не означают, что один тип реле заменяет другой в каждом приложении, поскольку каждая конструкция отвечает совершенно различным требованиям управления. Соответствующий выбор зависит от того, как система получает команды, как долго выход должен оставаться активным и должна ли схема запоминать свое предыдущее состояние.

Почему важен запуск коротким импульсом?

Короткий импульс — это короткая электрическая команда, которая сообщает устройству управления о выполнении действия, не требуя, чтобы команда оставалась активной. Этот подход оказывается полезным, когда оператор нажимает кнопку включения света или изменения состояния машины, а затем немедленно отпускает кнопку. Управляющий вход не обязательно должен оставаться активным только потому, что управляемая схема должна продолжать работать.

Реле импульсного выхода может поддерживать этот тип устройства, изменяя свой выход в ответ на указанный триггер, при условии, что функции входа и выхода соответствуют применению. Конструкция также может помочь уменьшить ненужное постоянное напряжение в подходящих цепях, хотя фактическое использование энергии зависит от конструкции реле и более широкой системы управления.

Инженеры должны подтвердить, как реле обрабатывает повторяющиеся импульсы, поскольку некоторые конструкции переключают свое состояние, а другие выполняют определенное выходное действие.

Что означает сохранение состояния в импульсном реле?

Удержание состояния означает, что реле может сохранять выходное состояние после прекращения сигнала запуска. Например, кнопка мгновенного действия может активировать реле, которое будет поддерживать цепь освещения включенной до тех пор, пока другая команда не изменит ее состояние. Эта схема отличается от схемы, которая требует непрерывного управляющего сигнала, поддерживающего то же выходное состояние.

Импульсное реле с фиксацией использует фиксирующий механизм или конструкцию, которая сохраняет состояние контакта, не требуя того же постоянного включения питания, которое используется во многих традиционных релейных устройствах. В зависимости от продукта реле может изменять состояние с помощью переменных импульсов, отдельных входов установки и сброса или другого указанного метода управления.

Это различие имеет значение при проектировании схемы, поскольку логика управления должна соответствовать фактической последовательности срабатывания реле. Инженерам также следует учитывать, что происходит после отключения питания, поскольку поведение сохранения состояния и восстановления зависит от конструкции продукта.

Как работает реле счетчика импульсов?

Реле счетчика импульсов предназначено для приложений, где входящие импульсы требуют подсчета или где выходное действие зависит от определенного счетчика. Вместо того, чтобы реагировать только на одну команду включения/выключения, устройства этого типа используют входящие импульсные события как часть своей логики управления.

Например, производственный процесс может использовать сигналы датчиков, отслеживающие повторяющиеся движения, завершенные циклы или предметы, проходящие через точку обнаружения. Когда достигается настроенное условие подсчета, реле может изменить свой выход или инициировать другое действие в соответствии со своей конструкцией.

Эта функция отличается от простого поведения изменения состояния, свойственного многим импульсным реле, хотя оба могут использовать короткие входные сигналы. Покупатели должны проверить, выполняет ли продукт внутренний подсчет или имеет только релейный выход, который должен контролироваться внешним счетчиком. Это различие может повлиять на схему подключения, необходимое оборудование управления и способ проверки системы перед эксплуатацией.

Как импульсные реле поддерживают промышленную автоматизацию?

Промышленная автоматизация часто сочетает в себе датчики, контроллеры, переключатели и исполнительные механизмы, координирующие движения оборудования и последовательность операций. В рамках этой схемы импульсное реле может обеспечить способ преобразования мгновенной команды в определенное коммутационное действие.

Датчик может генерировать краткий сигнал, когда компонент достигает определенного положения, в то время как реле меняет состояние выхода, которое контролирует другую часть процесса. Реле импульсного выхода также может служить интерфейсом между сигналом управления и отдельной цепью, если его электрические характеристики и функция переключения соответствуют поставленной задаче.

Это оказывается полезным в приложениях, где команда управления остается короткой, но результирующее действие необходимо продолжать. Реле все равно должно соответствовать логике управления, поскольку неверная реакция на повторяющиеся сигналы может привести к неожиданному изменению состояния. Производственные группы должны учитывать последовательность команд, ожидаемое поведение выходного сигнала и последствия прерывания электропитания, прежде чем выбирать реле для автоматизированного оборудования.

Могут ли импульсные реле работать с системами ПЛК?

Программируемый логический контроллер, обычно называемый ПЛК, управляет работой машины, получая входные сигналы, обрабатывая запрограммированные инструкции и управляя выходными данными. Реле могут стать частью интерфейса между ПЛК и внешними электрическими цепями, когда приложение требует подходящего коммутационного устройства.

Импульсное реле может оказаться полезным, когда на выходе ПЛК выдается короткая команда, требующая изменения состояния схемы. Программа ПЛК должна учитывать входные требования реле и его реакцию на повторяющиеся сигналы, а не рассматривать каждое реле как идентичное устройство включения/выключения. Некоторые системы могут также использовать стандартное реле, когда выход должен следовать непрерывной команде вместо сохранения состояния после окончания сигнала.

Прежде чем интегрировать компоненты, инженерам следует проверить тип выхода ПЛК, управляющий вход реле, подключенную нагрузку и предполагаемую последовательность переключения. Схема подключения должна четко указывать, какое устройство генерирует импульс, какой компонент сохраняет или изменяет состояние и какая схема получает выходной сигнал.

Как импульсные реле помогают в управлении освещением?

Управление освещением — это знакомое приложение для импульсного переключения, поскольку пользователям часто требуется короткое нажатие кнопки, чтобы изменить состояние света. Подходящее импульсное реле может позволить мгновенной настенной кнопке переключать цепь освещения, не требуя, чтобы кнопка оставалась нажатой.

Такое расположение может оказаться полезным в коридорах, общих помещениях, офисах и других местах, где несколько точек управления могут быть частью одной системы освещения. Установка должна быть спроектирована с учетом расположения контактов реле, требований к питанию и электрических характеристик подключенных источников света.

Стандартное реле может подойти, когда освещение требует постоянной команды от таймера, контроллера или другого устройства. Решение зависит от того, требуется ли схеме прямое отслеживание сигнала или изменение состояния, запускаемое короткой командой.

Какое реле подходит для управления пуском и остановкой оборудования?

В цепях запуска и остановки оборудования могут использоваться разные схемы реле, в зависимости от того, как машина будет реагировать на команды. Стандартное реле может подойти для схемы управления, которая остается активной, пока присутствует сигнал запуска, при условии, что более широкая схема включает в себя необходимые средства защиты.

Импульсное реле может подойти для конструкции, в которой кратковременный входной сигнал изменяет рабочее состояние, и это состояние сохраняется до тех пор, пока не возникнет другая команда или условие сброса. Разница становится важной, когда операторы используют кнопки мгновенного действия, а не переключатели постоянного действия.

Разработчику схемы необходимо учитывать требуемую реакцию машины после потери питания, аварийной остановки, обнаружения неисправности и запросов на перезапуск. Импульсное реле не следует рассматривать как замену оборудования управления с повышенным уровнем безопасности, когда приложение требует специальных функций безопасности. Роль реле должна быть четко определена в более широкой схеме управления, включая то, как система обрабатывает конфликтующие команды и неожиданные входные сигналы.

Что должны знать покупатели об использовании энергии реле?

Потребление энергии зависит от того, как построено реле и как оно работает в полной цепи. Некоторые конструкции с фиксацией потребляют энергию в основном во время изменения состояния, в то время как другие типы реле могут требовать постоянного включения питания для поддержания рабочего состояния.

Эта разница может сделать импульсное реле или реле с фиксацией полезными в приложениях, где состояние выхода должно оставаться неизменным между командами. Однако импульсное реле не потребляет автоматически меньше энергии при каждой установке, поскольку схема управления, подключенная нагрузка и частота переключения также влияют на общее потребление.

Покупателям следует различать энергию, потребляемую катушкой реле, и энергию, используемую оборудованием, управляемым через ее контакты. Например, реле, которое переключает цепь освещения, не отключает питание, необходимое для самого освещения. Документация на продукт может помочь покупателям оценить метод работы реле и понять, соответствует ли его конструкция намеченным целям управления энергопотреблением.

Как согласование нагрузки и выбор контактов влияют на выбор реле?

Реле должно соответствовать электрической нагрузке, которой оно управляет, а не только сигналу, который его запускает. Различные нагрузки могут предъявлять совершенно разные требования к контактам реле, особенно во время переключения или когда оборудование начинает работать.

Инженеры должны проанализировать тип нагрузки, условия эксплуатации цепи и расположение контактов, необходимое для применения. Управляющий вход также должен соответствовать доступному сигналу, включая его электрические характеристики и ожидаемое поведение импульса.

Импульсный релейный переключатель, выбранный без проверки этих деталей, может не реагировать должным образом или может быть неподходящим для подключенной цепи. Покупателям следует ознакомиться с документацией производителя, а не предполагать, что продукты со схожими названиями имеют одинаковые рабочие характеристики.

Как монтаж на DIN-рейке вписывается в конструкцию шкафа управления?

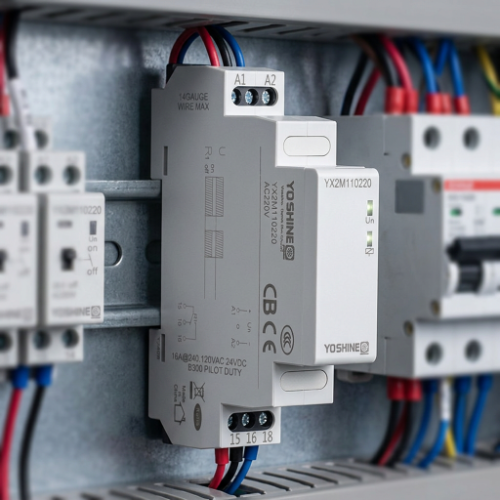

Монтаж на DIN-рейке широко используется для организации компонентов электрического управления внутри шкафа или панели. Реле, предназначенное для такого монтажа, можно устанавливать рядом с другими совместимыми устройствами управления, что помогает поддерживать порядок в шкафу и обеспечивать доступность для обслуживания.

Пространство, доступное вокруг каждого компонента, по-прежнему имеет значение, поскольку проводка, идентификация, проверка и замена требуют практического доступа. Импульсные реле и стандартные реле могут иметь совершенно разные физические конструкции, поэтому покупатели должны подтвердить совместимость монтажа, прежде чем планировать компоновку шкафа.

При проектировании шкафа управления также следует учитывать пути проводки между ПЛК, релейными входами, релейными выходами и подключенным оборудованием. Четкая идентификация цепи может помочь обслуживающему персоналу понять, какое реле управляет конкретной функцией и как ожидается изменение состояния выхода.

Что следует учитывать покупателям при покупке импульсных реле оптом?

Покупателям B2B часто необходимо оценивать нечто большее, чем просто базовую функцию реле, при поиске продуктов для производства, распространения или сборки оборудования. Процесс выбора может включать метод работы, совместимость входов управления, расположение контактов, способ монтажа, документацию, упаковку и последовательность поставок.

Реле счетчика импульсов должно оцениваться в соответствии с его функцией счета, тогда как реле с фиксацией импульсов должно оцениваться в соответствии с тем, как оно меняет и сохраняет свое состояние. В описаниях продуктов должны четко различаться эти функции, чтобы специалисты по закупкам не путали счетное устройство с простым переключателем с импульсным запуском.

Для OEM-проектов покупателям также может потребоваться обсудить с поставщиком расположение терминалов, требования к корпусу, маркировку, упаковку и другие потребности, связанные с конкретным применением. Для экспортных заказов могут потребоваться соответствующие документы о соответствии или сертификационные записи, в зависимости от рынка назначения и категории продукции. Покупатели должны проверить применимые требования для предполагаемого рынка, а не предполагать, что один сертификат распространяется на каждую страну или установку.

Как покупатели могут сравнить стандартные реле и импульсные реле перед заказом?

Полезное сравнение начинается с поведения элемента управления, требуемого приложением, а не только с названия продукта. Покупатель должен определить, должен ли выход следовать устойчивому сигналу, изменяться после короткого импульса, сохранять свое состояние или реагировать на счет.

Использование по назначению также помогает выяснить, необходимо ли реле подключать к ПЛК, работать с кнопками мгновенного действия, устанавливать на DIN-рейку или работать в конкретном шкафу управления. Затем поставщиков могут попросить предоставить электрические схемы, инструкции по эксплуатации, контактную информацию и соответствующие документы о соответствии для выбранной модели.

Четкая спецификация также помогает избежать замен, которые выглядят похоже, но по-разному реагируют на один и тот же входной сигнал. При оценке вариантов отделы закупок должны сравнивать фактическое поведение переключения и требования к установке с условиями питания и документацией, чтобы выбранное реле соответствовало цепи, которую оно предназначено контролировать.
