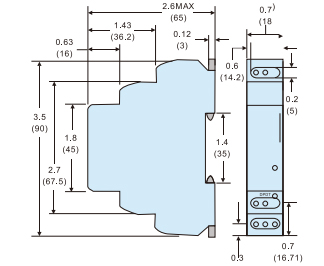

Многофункциональное реле времени YX531T с направляющей рейкой

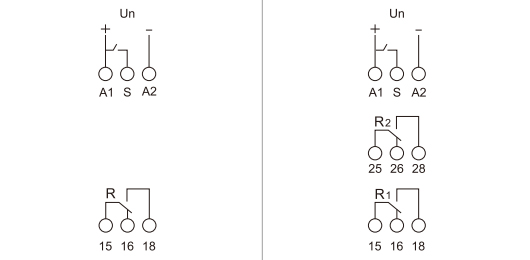

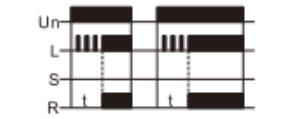

А. Режим задержки включения
При подаче входного напряжения U начинается отсчет заданного времени задержки t. После задержки контакты реле R замыкаются и остаются в этом положении до тех пор, пока не будет отключено питание, после чего контакты реле R сбрасываются.

Б. Режим цикл 1
При подаче входного напряжения U начинается отсчет заданного времени задержки t. После задержки контакты реле R замыкаются, затем задержка t повторяется, контакты реле R отключаются, и этот процесс повторяется.

C. Режим задержки отключения питания
При подаче входного напряжения U контакты реле R замыкаются и начинается отсчет установленного времени задержки t. После удерживания контакты реле R сбрасываются.

D. Режим триггера 1
При подаче входного напряжения U контакты реле R замыкаются, при этом замыкается триггерный переключатель S. Когда S открывается, начинается задержка t. После удерживания контакты реле R размыкаются и сбрасываются. Если S снова закроется до завершения задержки t, настройка задержки t будет отключена.

E. Режим триггера 2
Когда подается входное напряжение U и триггерный переключатель S замыкается, контакты реле R замыкаются и начинается задержка t. Независимо от того, размыкается или замыкается S, по выдержке задержки t контакты реле R размыкаются. Если S снова закроется до завершения задержки t, настройка задержки t будет отключена.

F. Режим цикл 2
При подаче входного напряжения U контакты реле R замыкаются и начинается задержка t. После замыкания контакты реле R размыкаются, задержка t возобновляется, а после замыкания контакты реле R снова замыкаются. Этот процесс повторяется.

Г. Генератор импульсов
При подаче входного напряжения U начинается задержка t. После задержки на реле выводится импульсный сигнал длительностью 0,5 секунды.

H. Режим триггера 3
Когда подается входное напряжение U и триггерный переключатель S замыкается, контакты реле R замыкаются и начинается задержка t. Независимо от того, размыкается ли S, после завершения задержки контакты реле R размыкаются. Отличие от режима Е состоит в том, что во время задержки запуска дополнительных сигналов от переключателя S отключаются, а настройка задержки не сбрасывается.

I. Режим триггера 4
Когда подается входное напряжение U и триггерный переключатель S замыкается, начинается задержка t. При удерживании задержки замыкаются контакты реле R. Когда триггерный переключатель S размыкается, задержка t возобновляется, и после задержки контакты реле R размыкаются.

Ж. Пошаговый режим
При подаче входного напряжения U каждая схема триггерного переключателя S изменяется состояние контактов реле R, и задержка t к этому процессу не применяется.
