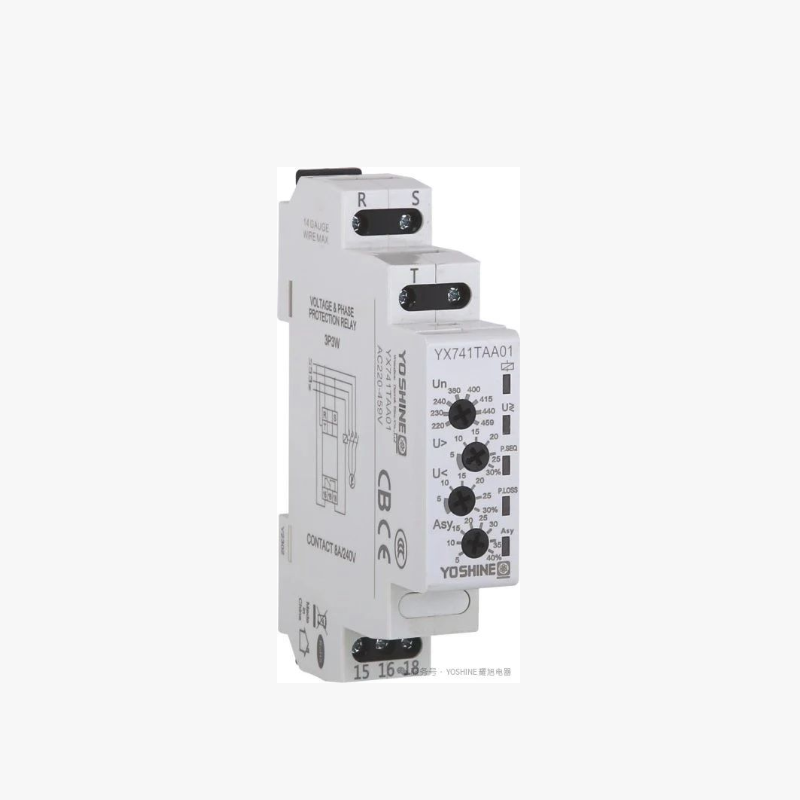

Введение продукта | 3P3W RELAY -YX741TAA01

YX741TAA01 является полнофункциональным реле защиты от напряжения, которая интегрирует перенапряжение, недоедательство, фазовое сбой, фазовую последовательность и дисбаланс. Когда напряжение слишком высокое (перенапряжение) или слишком низкое (ононило), оно будет действовать быстро, чтобы отрезать питание или звучать сигнал тревоги, чтобы предотвратить повреждение электрического оборудования из -за ненормального напряжения. Семь серийных реле защиты напряжения можно разделить на трехфазное трехпроводное, трехфазное четырехпроводное и трехфазное трехпроводное трехфазное четырехпроводное четырехпроводное реле универсальной защиты напряжения с различными методами проводки.


01

Продукт Fe атюр

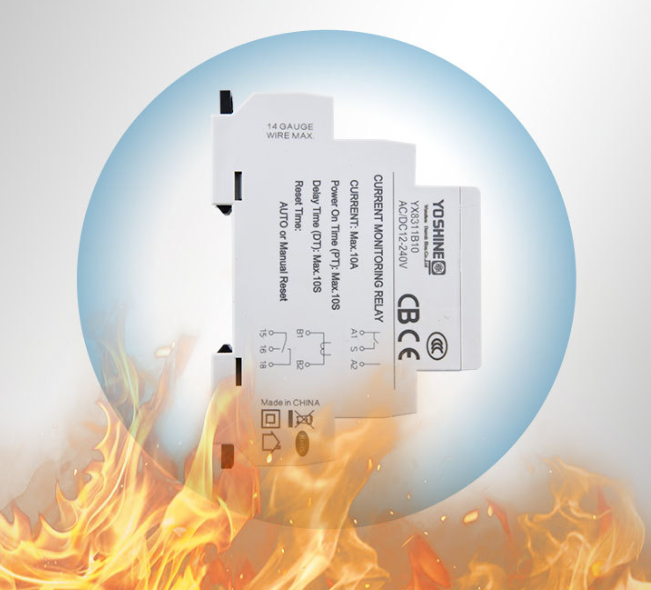

01 Оболочная оболочка

Электрическая безопасность важнее горы Тай. Оболочка продукта изготовлена из безопасных и пламенных материалов. Мы несем полную ответственность за ваши проблемы безопасности.

02 Стандартизированный дизайн

Он подходит для 35 -мм зажимных рельсов и соответствует отраслевым стандартам, что делает установку более удобной.

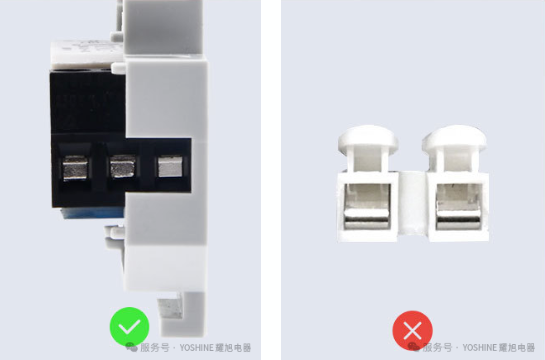

03 Защитный дизайн

Используемые материалы изысканные, а импортируемые терминальные блоки тщательно отобраны. Они обладают сильной проводимостью, их нелегко нагревать, и их нелегко проскользнуть.

02

Функция интегрирована

01 Основные функции: «Все кругосветный детектор» для аномалий энергосбережения, «Многочисленные защитные покрытия» для безопасности оборудования

Как и монитор дежурства 24 часа в сутки, он непрерывно проводит «физическое обследование» параметров ядра трехфазной схемы: точно захватывает мгновенные колебания напряжения (избыточный, недооцененный), трехфазное состояние баланса (неповторимость напряжения превышает стандарт), такова, такая негарность, такая негарность, такая негарность, такая негарность, такая негарность, такая негарность, такая негарность, такая негарность, такая негарность, такая негарность, такая негарция, такая негарность, такая негарность. смещения.

02 Точные атаки для разных аномалий

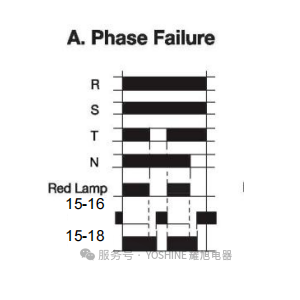

Защита отказа фазы: Когда фаза (живой провод) в трехфазной цепи отключается (например, сломленная проволока или плохой контакт), реле может быстро обнаружить состояние потери фазы и действовать, чтобы предотвратить перегрев и сжигание трехфазного двигателя из-за «однофазной работы».

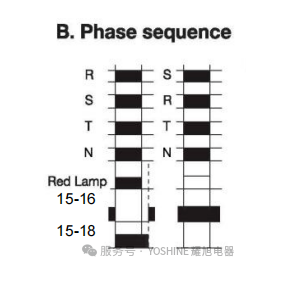

Защита от фазы: Если фазовая последовательность трехфазного источника питания (например, r, s, t) изменяется вспять из-за ошибок или разломов проводки, реле немедленно отрезает цепь, чтобы предотвратить оборудование, которое опирается на фазовую последовательность (например, компрессоры, двигатели конвейерных ремней), и предотвращают повреждение механической структуры или производственных накопителей (такие как элеваторы, которые имеют направление подготовки к развитию подготовки к элеваторам, которые поднимаются в стимуляции.

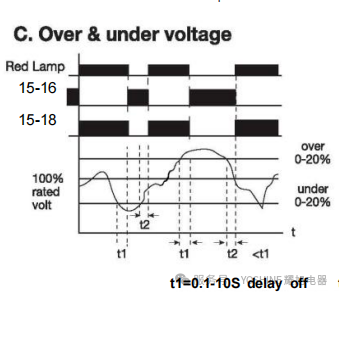

За защиту напряжения и под напряжением: Когда напряжение схемы превышает или падает ниже допустимого диапазона номинального напряжения оборудования (например, на 10% -20% выше или ниже номинального значения), реле будет действовать немедленно, чтобы предотвратить повреждение двигателей, трансформаторов и другого оборудования из-за термической перегрузки или недостаточной мощности.

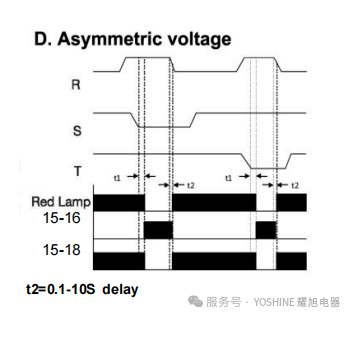

Асимметричная защита: Когда разница амплитуды или разность фаз трехфазного напряжения превышает диапазон установленных (например, определенное фазовое напряжение более чем на 10% выше/ниже, чем другие фазы), реле работает, чтобы избежать локального перегрева двигателя, вызванного несбалансированным напряжением и продления срока службы оборудования (обыкновенный в сценариях невзрачного напряжения или линии).

03 "1 1> 2" Значение интегрированного дизайна

Огнетающая защита, упрощенная цепь

Нет необходимости устанавливать несколько реле, таких как перенапряжение, недовольство и фазовая последовательность отдельно, что снижает сложность проводки, экономит пространство управляющего шкафа и снижает затраты на оборудование.

Совместная реакция на повышение безопасности

Многочисленные функции защиты связаны с покрытием всех сценариев аномалий напряжения (от численных аномалий до аномалий фазовой и фазовой последовательности), избегая несчастных случаев, вызванных «пропущенным обнаружением» единой защиты (например, сбой фазы часто сопровождается дисбалансом напряжения, поэтому двойный мониторинг является более надежным).

Адаптироваться к сложным сценариям и иметь широкий спектр приложений

Он особенно подходит для трехфазных сценариев оборудования, которые требуют высокой устойчивости мощности, таких как двигатели в промышленных производственных линиях, центральные системы кондиционирования воздуха, блоки водяных насосов, лифты и т. Д. Он может не только справляться с колебаниями энергосбережения, но и предотвратить аномалии, вызванные ошибками проводки, старением оборудования и т. Д.

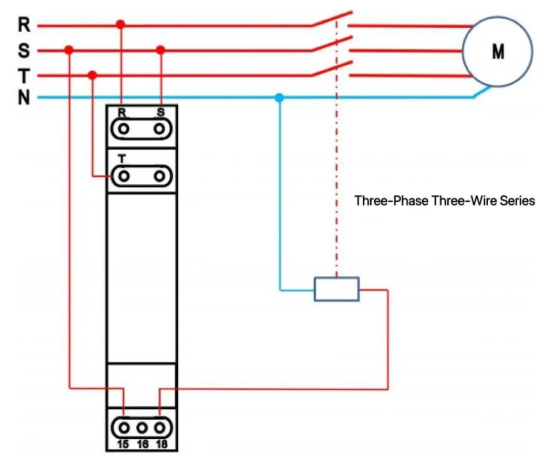

Трехфазная трехворотковая серия

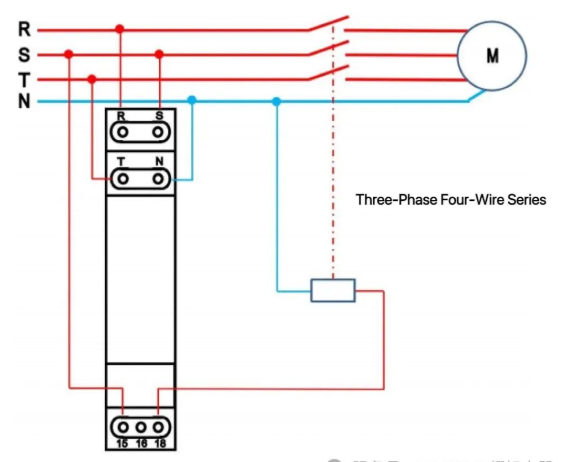

Трехфазная четырехпроводная серия

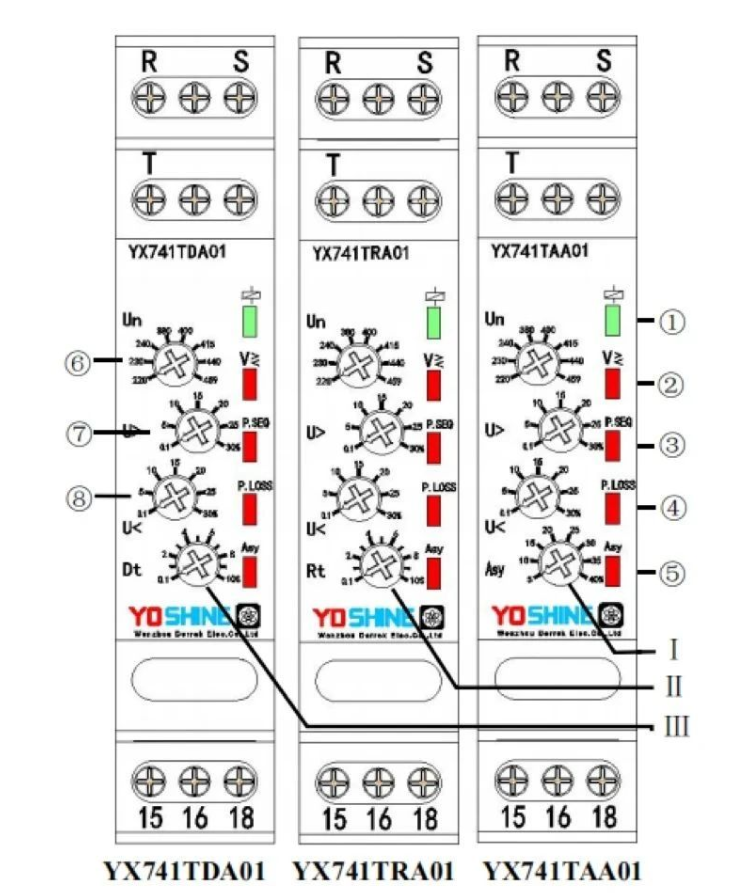

Объяснение

03

Схема подключения
