Реле защиты по напряжению: принцип работы, типы и применение

Введение

С быстрым развитием интеллектуальной инфраструктуры и промышленной автоматизации безопасность и стабильность электрических систем стали иметь первостепенное значение. Будь то жилой «умный дом» или мощное производственное предприятие, управление колебаниями напряжения имеет решающее значение для защиты дорогостоящего оборудования. Важнейшим компонентом защиты этих систем является реле защиты по напряжению.

В этом подробном руководстве мы рассмотрим, что такое реле защиты по напряжению, как они работают и их основные области применения. Мы также расскажем, как YOSHINE, бренд, опирающийся на почти 20-летний опыт инженерного мастерства, определяет отраслевые стандарты с помощью своих передовых решений по защите от напряжения.

Что такое реле защиты по напряжению?

Реле защиты напряжения — это важное электрическое устройство, предназначенное для защиты цепей и оборудования от вредных условий напряжения, включая перенапряжение, пониженное напряжение, потерю фазы и ошибки последовательности фаз.

Он действует как интеллектуальный датчик, непрерывно измеряющий электрические параметры системы. Если он обнаруживает аномалию, выходящую за пределы допустимого заданного диапазона, он мгновенно инициирует контрмеры, такие как отключение цепи или подача сигнала тревоги, чтобы предотвратить катастрофический отказ оборудования или электрические пожары.

Как работает реле защиты от напряжения?

Принцип работы современного реле защиты по напряжению основан на сочетании точного измерения и быстрого принятия решений. Этот процесс можно разбить на три основных этапа:

Чувствительный элемент: Реле непрерывно контролирует входящие электрические параметры, такие как уровни напряжения, частота и баланс фаз.

Элемент принятия решений: Этот компонент, работающий на базе высокоскоростного микропроцессора, сравнивает данные в реальном времени с заранее заданными пороговыми значениями безопасности. При обнаружении неисправности (например, внезапного скачка напряжения или падения фазы) система мгновенно рассчитывает серьезность.

Исполнительный элемент: После подтверждения неисправности исполнительный элемент посылает сигнал на размыкание автоматического выключателя или контактора, эффективно изолируя нагрузку от источника питания.

В отличие от традиционных предохранителей, современные реле обладают интеллектуальными функциями. Например, если напряжение возвращается в нормальное состояние после временных колебаний, усовершенствованные реле можно запрограммировать на автоматический сброс, гарантируя безопасное возобновление работы оставленного без присмотра оборудования.

Распространенные типы реле защиты по напряжению

В зависимости от конкретных потребностей электрической установки используются различные типы реле:

Реле повышенного напряжения: Вызывает отключение, когда напряжение превышает максимальный безопасный предел, предотвращая пробой изоляции и электрические пожары.

Реле пониженного напряжения: Отключите цепь, когда напряжение упадет слишком низко, защитив двигатели и компрессоры от перегорания из-за недостаточной мощности.

Реле последовательности фаз и потери фазы: Крайне важно для трехфазных систем: они предотвращают вращение двигателей в обратном направлении или повреждение в случае выхода из строя одной из линий электропередачи.

Реле несимметрии напряжения: Контролируйте разницу трехфазных напряжений, защищая чувствительное промышленное оборудование от перегрева.

Ключевые сценарии применения

Реле защиты по напряжению универсальны и незаменимы в различных отраслях:

Промышленное производство и ОВКВ: Защита дорогих станков с ЧПУ, конвейерных лент и компрессоров систем отопления, вентиляции и кондиционирования воздуха от колебаний электросети и обрывов фаз.

Водоочистные и насосные станции: Предотвращение работы водяных насосов всухую или перегорания из-за перепадов напряжения или обрыва фазы.

Умные здания и коммерческие объекты: Защита лифтов, централизованного освещения и систем пожарной безопасности от аномалий электропитания.

Сельское хозяйство и возобновляемые источники энергии: Обеспечение стабильной работы оросительных систем, солнечных инверторов и генераторов в отдаленных районах с нестабильными сетями.

YOSHINE: инженерные реле, определение стандартов

Когда дело доходит до защиты критически важной инфраструктуры, надежность не подлежит обсуждению. YOSHINE, флагманский бренд Binao Electric, уже почти два десятилетия имеет глубокие корни в электротехнической промышленности. Мы не просто производим компоненты; мы разрабатываем надежные решения.

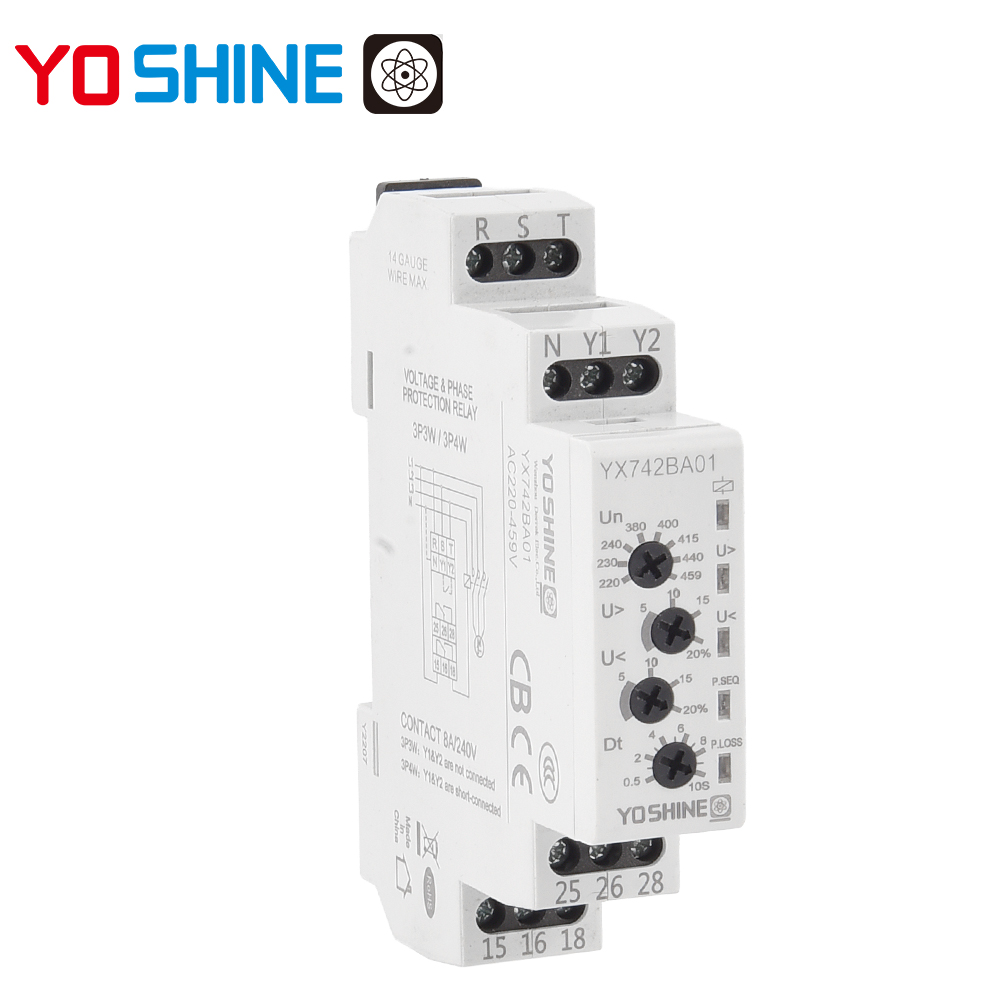

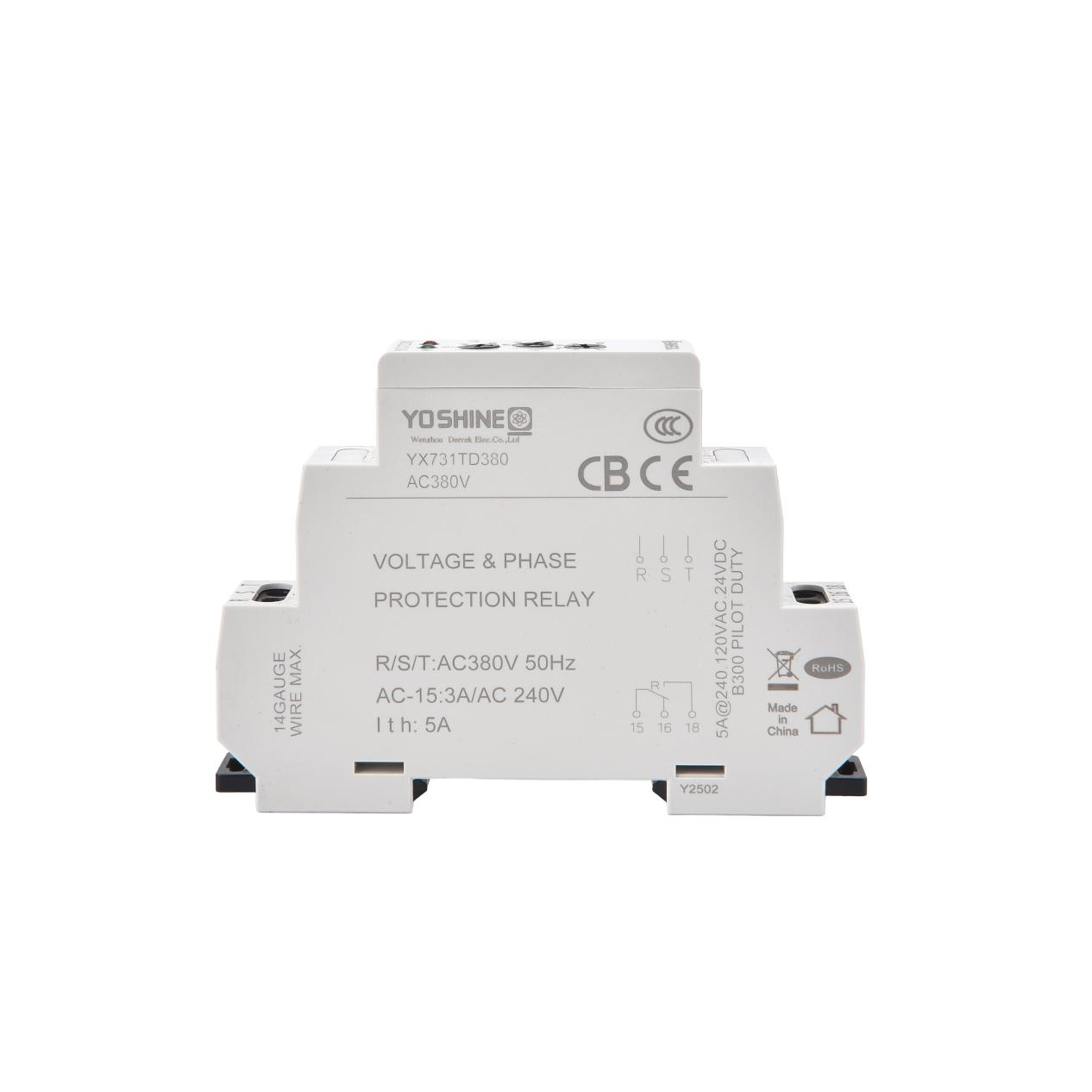

Реле защиты по напряжению YOSHINE предназначены для адаптации к самым требовательным глобальным условиям. Ключевые особенности реле YOSHINE включают в себя:

Высокоскоростное ядро микропроцессора: Обеспечивает мгновенное обнаружение повышенного и пониженного напряжения, а также обрывов фаз.

Функциональность интеллектуального автоматического сброса: Позволяет оставленным без присмотра приборам и промышленным системам безопасно возобновить работу после стабилизации электропитания.

Компактный и модульный дизайн: Легко устанавливается на стандартные DIN-рейки, что позволяет сэкономить ценное пространство на электрических панелях.

Поддержка настройки: Опираясь на 20-летний опыт исследований и разработок, YOSHINE предоставляет индивидуальные услуги OEM/ODM для удовлетворения конкретных требований проекта.

Заключение

Инвестирование в высококачественное реле защиты по напряжению — один из наиболее эффективных способов продлить срок службы вашего электрооборудования и обеспечить эксплуатационную безопасность. Если вам нужна стандартная защита коммерческого здания или индивидуальные решения для комплексной промышленной автоматизации, YOSHINE станет вашим надежным партнером.
